Descripción general del producto

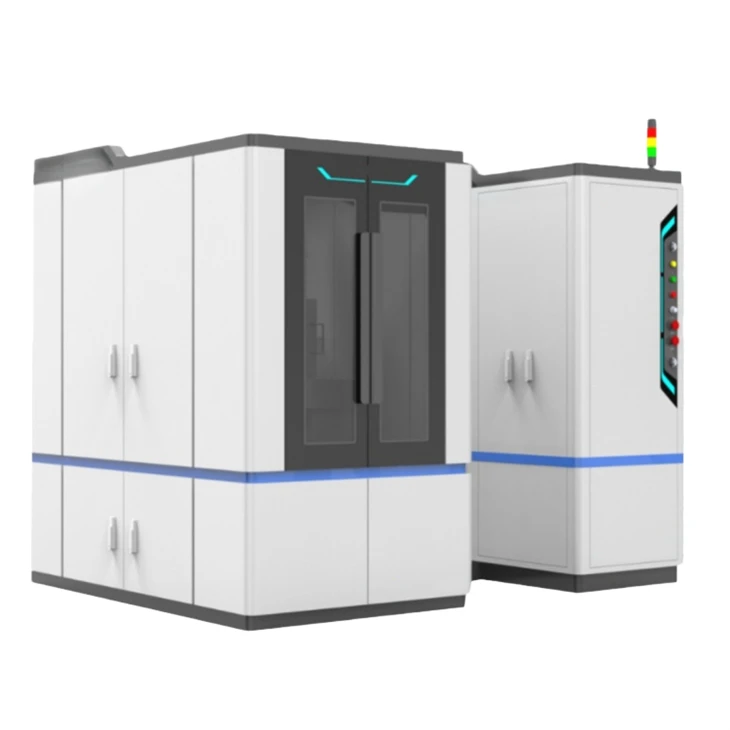

Nuestro sistema de litografía por haz E-es un-equipo de alta gama diseñado para crear patrones de escala micro- y nano-- aquí utilizamos haces de electrones de alta-energía para la escritura directa. Al obtener un control preciso sobre cómo el haz de electrones escanea y expone la superficie de la muestra, puede crear patrones sin máscara con una resolución realmente alta. Está repleto de óptica electrónica avanzada, -corrección de aberraciones en tiempo real y también imágenes multi-modo. Todo eso lo convierte en una opción-para I+D y fabricación en campos-de vanguardia: semiconductores, fotónica, tecnología cuántica, lo que sea.
Ventajas
1. Patrones de ultra-alta precisión: alcanza una resolución de escala nanométrica--más que suficiente para satisfacer las exigentes demandas de fabricación que pueda tener.
2. Escritura directa sin máscara, flexible y eficiente: aquí no se necesitan máscaras físicas. Eso significa que puede modificar los diseños en tiempo real, reducir mucho el tiempo de desarrollo y también ahorrar en los costos de las máscaras.
3. Imágenes multi-modo: combina imágenes de electrones secundarios (SE) y electrones retrodispersados (BSE). Esto le permite observar y alinear cosas in-situ mientras se realiza la exposición-muy útil para mayor precisión.
4. Corrección inteligente de aberraciones: tiene corrección automática de aberraciones por desviación. Esto garantiza que los patrones se mantengan uniformes y precisos, incluso al exponer áreas grandes.
5. Alta compatibilidad de procesos: funciona con una variedad de materiales y tipos de sustratos. Ya sea que estés realizando investigación y desarrollo o produciendo-lotes pequeños, es ideal.
Aplicaciones
Este sistema se pone en funcionamiento en una serie de áreas y procesos clave, de manera bastante extensa:
1. Chips semiconductores compuestos: estamos hablando de la fabricación de estructuras finas-como puertas T-en dispositivos HEMT, por ejemplo.
2. Chips cuánticos: modelado de componentes a nano-escala, como puntos cuánticos y circuitos superconductores; Estos son fundamentales para el desarrollo de la tecnología cuántica.
3. Dispositivos fotónicos: trabajo de exposición para rejillas ópticas, metasuperficies, cristales fotónicos-todas las estructuras que alimentan los sistemas fotónicos.
4. Dispositivos electrónicos avanzados: respalda las necesidades de patrones para materiales de baja-dimensiones y nano-dispositivos, que son fundamentales para la investigación de vanguardia en este momento.
5. Fabricación de máscaras de semiconductores: capaz de escribir directamente fotomáscaras de alta-precisión, un paso clave en la fabricación de semiconductores.
Preguntas frecuentes
P: ¿Qué es un sistema de litografía por haz E-?
R: Una herramienta de alta-precisión que utiliza escritura directa por haz de electrones para crear patrones a escala nanométrica-sin máscara en micro/nanofabricación.
P: ¿Qué resolución proporciona?
R: Ofrece resolución a escala nanométrica-para patrones de ultra-alta precisión.
P: ¿Cuáles son las principales aplicaciones?
R: Ampliamente utilizado para chips semiconductores, chips cuánticos, dispositivos fotónicos, nano{0}}dispositivos y fabricación de fotomáscaras.
P: ¿Cuáles son las ventajas clave?
R: Escritura directa sin máscara, alta flexibilidad, ajuste de diseño en tiempo real-, bajo costo y amplia compatibilidad de materiales.
P: ¿Admite imágenes-in situ?
R: Sí, con imágenes SE/BSE integradas para observación y alineación en tiempo real-durante la exposición.
