En el campo de la fabricación y microfabricación de semiconductores, el grabado con plasma acoplado inductivamente (ICP) es un proceso crucial para crear patrones y estructuras precisos en diversos materiales. Como proveedor líder de grabadores ICP, entendemos la importancia de lograr resultados de grabado de alta calidad. En esta publicación de blog, exploraremos varias estrategias y factores clave que se pueden emplear para mejorar la calidad del grabado en un ICP Etcher.
1. Comprensión del proceso de grabado ICP
Antes de profundizar en los métodos para mejorar la calidad del grabado, es esencial tener una comprensión básica de cómo funciona un ICP Etcher. En un ICP Etcher, se utiliza una fuente de energía de radiofrecuencia (RF) para generar un plasma en una cámara de vacío. El plasma consta de iones, electrones y radicales reactivos, que interactúan con la superficie del sustrato para eliminar material mediante procesos físicos y químicos. El acoplamiento inductivo de la potencia de RF proporciona un plasma de alta densidad, lo que permite un grabado de alta velocidad.
2. Optimización de los parámetros del proceso
2.1 Energía de plasma
La potencia del plasma es un parámetro crítico que afecta tanto a la velocidad de grabado como a la calidad del grabado. Una potencia de plasma más alta generalmente conduce a una tasa de grabado más alta, pero también puede causar daños al sustrato y dar como resultado una selectividad de grabado deficiente. Se debe lograr un equilibrio entre lograr una alta tasa de grabado y mantener una buena calidad de grabado. Por ejemplo, en el grabado de silicio, se puede utilizar una potencia de plasma moderada para garantizar un perfil de grabado suave sin sobrecalentar el sustrato. Al ajustar cuidadosamente la potencia del plasma, podemos controlar la energía de los iones en el plasma, lo que a su vez afecta la tasa de grabado y la morfología de la superficie.
2.2 Selección de gas y caudales
La elección de los gases de grabado y sus caudales desempeñan un papel vital a la hora de determinar la calidad del grabado. Los diferentes gases tienen diferentes propiedades químicas y reaccionan de manera diferente con el material del sustrato. Por ejemplo, en el grabado de dióxido de silicio se utilizan habitualmente gases como CF₄ y CHF₃. El CF₄ proporciona una alta tasa de grabado, mientras que el CHF₃ puede mejorar la selectividad del grabado. Los caudales de estos gases deben optimizarse para lograr la tasa de grabado, la selectividad y el perfil deseados. Los caudales de gas incorrectos pueden provocar un grabado no uniforme, un grabado insuficiente o excesivo.
2.3 Presión
La presión dentro de la cámara de grabado también tiene un impacto significativo en la calidad del grabado. A bajas presiones, el camino libre medio de los iones es más largo, lo que da como resultado un grabado más direccional. Esto es beneficioso para lograr perfiles de grabado verticales. Por otro lado, presiones más altas pueden aumentar la densidad de especies reactivas en el plasma, lo que puede mejorar la velocidad de grabado. Sin embargo, las altas presiones también pueden provocar una mayor dispersión de iones, lo que provoca un grabado menos preciso. Por lo tanto, la presión debe ajustarse cuidadosamente según los requisitos específicos del proceso de grabado.
3. Mejora de la preparación del sustrato
3.1 Limpieza
La limpieza adecuada del sustrato es esencial para garantizar un grabado uniforme y de alta calidad. Cualquier contaminante en la superficie del sustrato, como polvo, residuos orgánicos o impurezas metálicas, puede interferir con el proceso de grabado. Por ejemplo, los residuos orgánicos pueden reaccionar con los gases de grabado y formar polímeros en la superficie del sustrato, lo que puede impedir el grabado del material subyacente. Recomendamos utilizar una combinación de métodos de limpieza en seco y húmedo para limpiar a fondo los sustratos antes de grabar.
3.2 Activación de superficie
La activación de la superficie puede mejorar la reactividad de la superficie del sustrato, lo que conduce a una mejor calidad del grabado. Esto se puede lograr mediante métodos como el pretratamiento con plasma. El pretratamiento con plasma puede eliminar la capa de óxido nativo en la superficie del sustrato y crear sitios activos para la reacción de grabado. Por ejemplo, en el grabado de metales, el pretratamiento con plasma puede mejorar la adhesión entre el metal y los gases de grabado, lo que da como resultado un grabado más uniforme.
4. Mantenimiento y calibración de equipos
4.1 Mantenimiento periódico
El mantenimiento regular del ICP Etcher es crucial para garantizar una calidad de grabado constante. Es necesario inspeccionar y mantener periódicamente componentes como la fuente de plasma, el sistema de suministro de gas y la bomba de vacío. Por ejemplo, los electrodos de la fuente de plasma pueden desgastarse con el tiempo, lo que puede afectar la distribución del plasma y la calidad del grabado. Al reemplazar los componentes desgastados de manera oportuna, podemos evitar problemas como el grabado no uniforme y las variaciones en la tasa de grabado.
4.2 Calibración
Es necesaria una calibración precisa del ICP Etcher para garantizar que los parámetros del proceso estén configurados correctamente. Esto incluye calibrar la potencia del plasma, los caudales de gas y los sensores de presión. Una calibración incorrecta puede provocar variaciones significativas en la calidad del grabado. Por ejemplo, si el sensor de caudal de gas no está calibrado correctamente, el caudal de gas real puede ser diferente del valor establecido, lo que puede provocar un grabado no uniforme o una selectividad de grabado deficiente.
5. Técnicas avanzadas para mejorar la calidad del grabado
5.1 Grabado con plasma pulsado
El grabado con plasma pulsado es una técnica avanzada que puede mejorar la calidad del grabado. En el grabado con plasma pulsado, el plasma se enciende y apaga periódicamente. Esto permite un mejor control de la energía iónica y las reacciones químicas en el plasma. Por ejemplo, durante el tiempo de inactividad del plasma, el sustrato puede enfriarse, lo que reduce el riesgo de daño térmico. El grabado con plasma pulsado también puede reducir la formación de polímeros en la superficie del sustrato, lo que produce un grabado más uniforme.
5.2 Diseño y materiales de la máscara
La máscara utilizada en el proceso de grabado es otro factor importante que afecta la calidad del grabado. Una máscara bien diseñada puede garantizar una transferencia precisa del patrón. La elección de los materiales de las mascarillas también es crucial. Por ejemplo, en algunos casos, las máscaras de nitruro de silicio pueden proporcionar una mejor selectividad de grabado en comparación con las máscaras fotorresistentes. Al utilizar materiales de máscara de alta calidad y optimizar el diseño de la máscara, podemos mejorar la calidad del grabado y la fidelidad de las estructuras estampadas.
6. Aplicaciones y nuestra oferta de productos

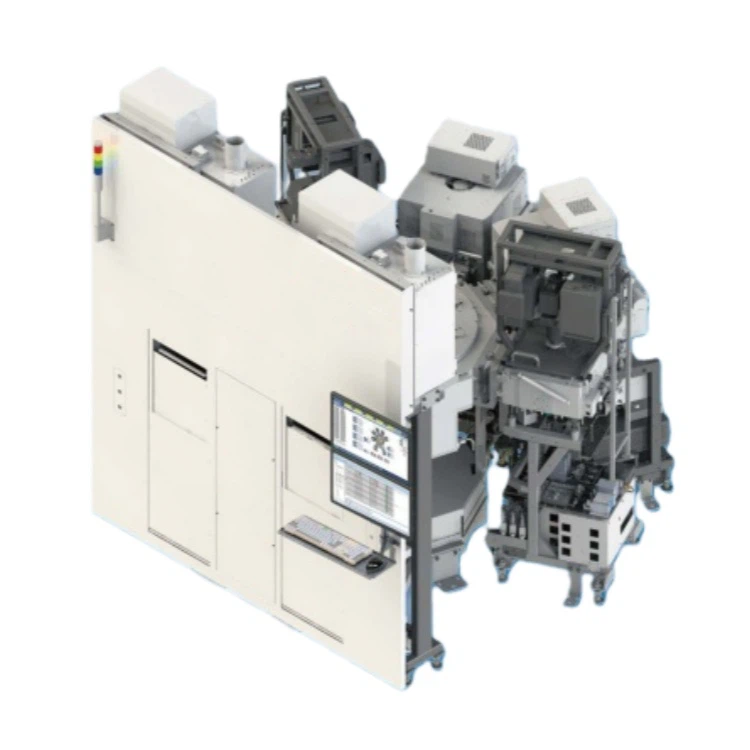

Nuestros grabadores ICP están diseñados para satisfacer las diversas necesidades de la fabricación de semiconductores, la fabricación de sistemas microelectromecánicos (MEMS) y otras industrias relacionadas. Ofrecemos una gama de productos, incluyendo elSistema de grabado de metales, que está específicamente optimizado para el grabado de metales. Este sistema proporciona altas tasas de grabado y una excelente selectividad de grabado para diversos materiales metálicos.

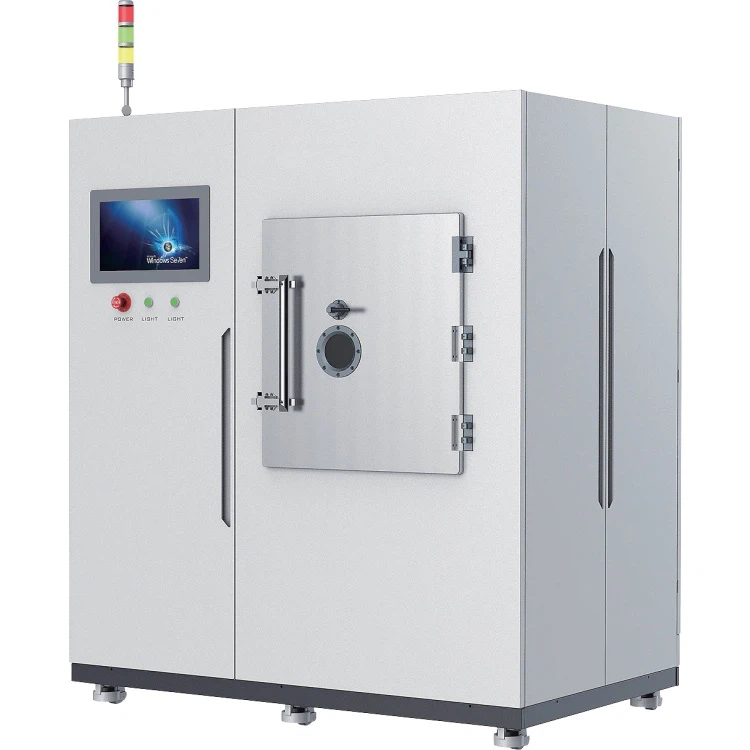

NuestroEquipo de grabado por haz de ionesOfrece un control preciso sobre el proceso de grabado, lo que lo hace adecuado para aplicaciones que requieren una transferencia de patrones de alta precisión. Puede lograr perfiles de grabado muy estrechos con un daño mínimo al sustrato.
Para el grabado de cobre y titanio, nuestrosCon y ti grabadores una opción ideal. Está diseñado para proporcionar un grabado uniforme de estos materiales, garantizando resultados de alta calidad en procesos de microfabricación y semiconductores.
7. Conclusión y llamado a la acción
En conclusión, mejorar la calidad del grabado en un ICP Etcher requiere un enfoque integral que incluya la optimización de los parámetros del proceso, la mejora de la preparación del sustrato, el mantenimiento y la calibración del equipo y el uso de técnicas avanzadas. Como proveedor confiable de grabadores ICP, estamos comprometidos a brindarles a nuestros clientes productos de alta calidad y soporte técnico para ayudarlos a lograr los mejores resultados de grabado posibles.
Si está interesado en obtener más información sobre nuestros grabadores ICP o tiene requisitos específicos para sus procesos de grabado, no dude en contactarnos. Nuestro equipo de expertos está listo para ayudarlo a seleccionar el equipo más adecuado y optimizar sus procesos de grabado. Esperamos tener la oportunidad de trabajar con usted y contribuir al éxito de sus proyectos.
Referencias
- Smith, J. (2018). Principios del grabado con plasma. Wiley.
- Jones, A. (2020). Técnicas avanzadas de grabado de semiconductores. Saltador.
- Marrón, C. (2019). Procesos de microfabricación: una guía práctica. Elsevier.
